Observer éclipses, taches solaires et Vénus

  00:30:00, par Jac Lou   , 3212 mots
Catégories: Atelier

Utilisation d'un sténopé. Le sténopé est un trou par lequel passe la lumière. Par extension on appelle ainsi une boîte dont une des faces est percée d'un trou faisant ainsi office de "camera obscura" (chambre obscure). Pour l'observation d'un évènement solaire (éclipse, taches, passage de Vénus), une simple boîte en carton avec un trou d'épingle sur le côté face au soleil pourrait en principe suffire. Une image du soleil se formera sur la face opposée au trou qui pourra être par exemple en papier calque épais (papier semi-transparent). Ce dispositif ne comporte aucun risque à condition de ne pas regarder directement à travers le trou...

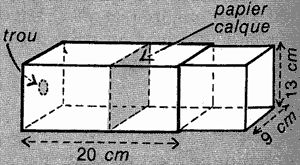

Exemple de fabrication d'un sténopé emprunté au site "La main à la pâte".

Malheureusement ce dispositif risque fort de ne pas être très efficace, car la taille de l'image du soleil ne sera pas très grande. On pourrait espérer un image plus grande à condition de disposer d'une chambre - une pièce - ayant une fenêtre orientée à l'Est pour le soleil levant ou plus généralement au Sud. En obturant entièrement la fenêtre et en ménageant dans l'obturation un trou de dimension convenable, une image de l'extérieur, soleil compris, se projetterait sur le mur opposé à la fenêtre, ou sur un écran interposé.

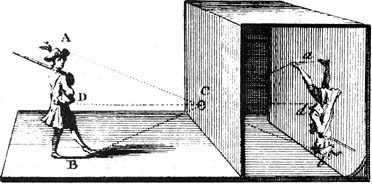

Camera obscura de Léonard de Vinci

Pour expérimenter, voici les dimensions optimales approchées du trou en fonction de la distance jusqu'à la surface où se forme l'image:

Diamètre du trou - / - Distance à l'image
0,50 mm 016 cm
1,00 mm 065 cm
1,25 mm 100 cm
1,50 mm 150 cm
1,80 mm 200 cm
2,00 mm 250 cm
2,50 mm 400 cm

Pour obtenir une image la plus nette possible, le trou doit être bien rond et ouvert dans un matériau plan le plus mince possible. La feuille d'aluminium est un bon point de départ. Prendre en compte le fait que plus l'image sera grande, moins elle sera lumineuse. Cela risque d'être gênant surtout dans les premières minutes suivant le lever du Soleil où la luminosité du disque solaire sera faible. Mais cela peut marcher dès que le Soleil aura commencé son ascension. Je me souviens avoir pu ainsi observer pendant des vacances d'été, sur le mur peint à la chaux de ma chambre dont la fenêtre était fermée par un volet percé d'un trou, mon ami Pierre et son cheval "Gamin" qui passaient sur le chemin sous la fenêtre. Sur le moment, j'ai cru rêver tout éveillé. L'émotion était belle et le souvenir est beau aujourd'hui...

Voir plus d'informations techniques sur :

Lire la suite page 4 ...
